Ленточные фильтр-прессы для обезвоживания осадка

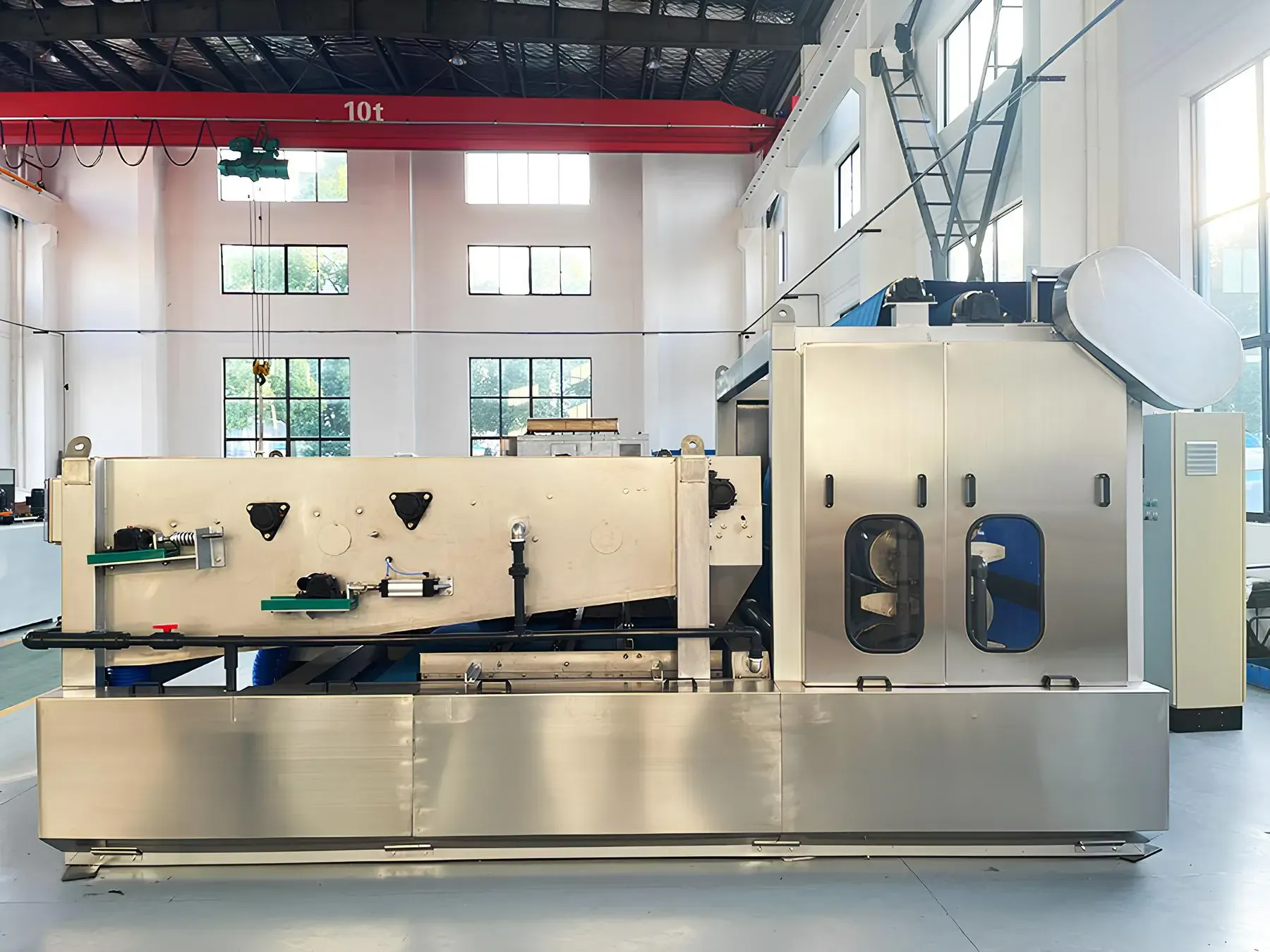

Самая распространённая схема: ленточный сгуститель и пресс собраны в одном корпусе, на одной раме, с одним узлом подачи флокулянта. Осадок заходит разбавленным, каким пришёл из вторичного отстойника, — предварительное сгущение не требуется. Число прижимных валов выбирается на этапе заказа: 8, 10 или 13. Чем больше валов, тем длиннее путь осадка под нарастающим давлением и тем суше кек на выходе — 13-вальное исполнение уверенно даёт влажность ниже 80 % на муниципальном биологическом осадке.Что важно понимать: машина открытая. Если цех обезвоживания примыкает к жилой застройке или к производственным помещениям с постоянным присутствием людей, закладывайте вытяжку и дезодорацию — либо сразу смотрите на DNYF.

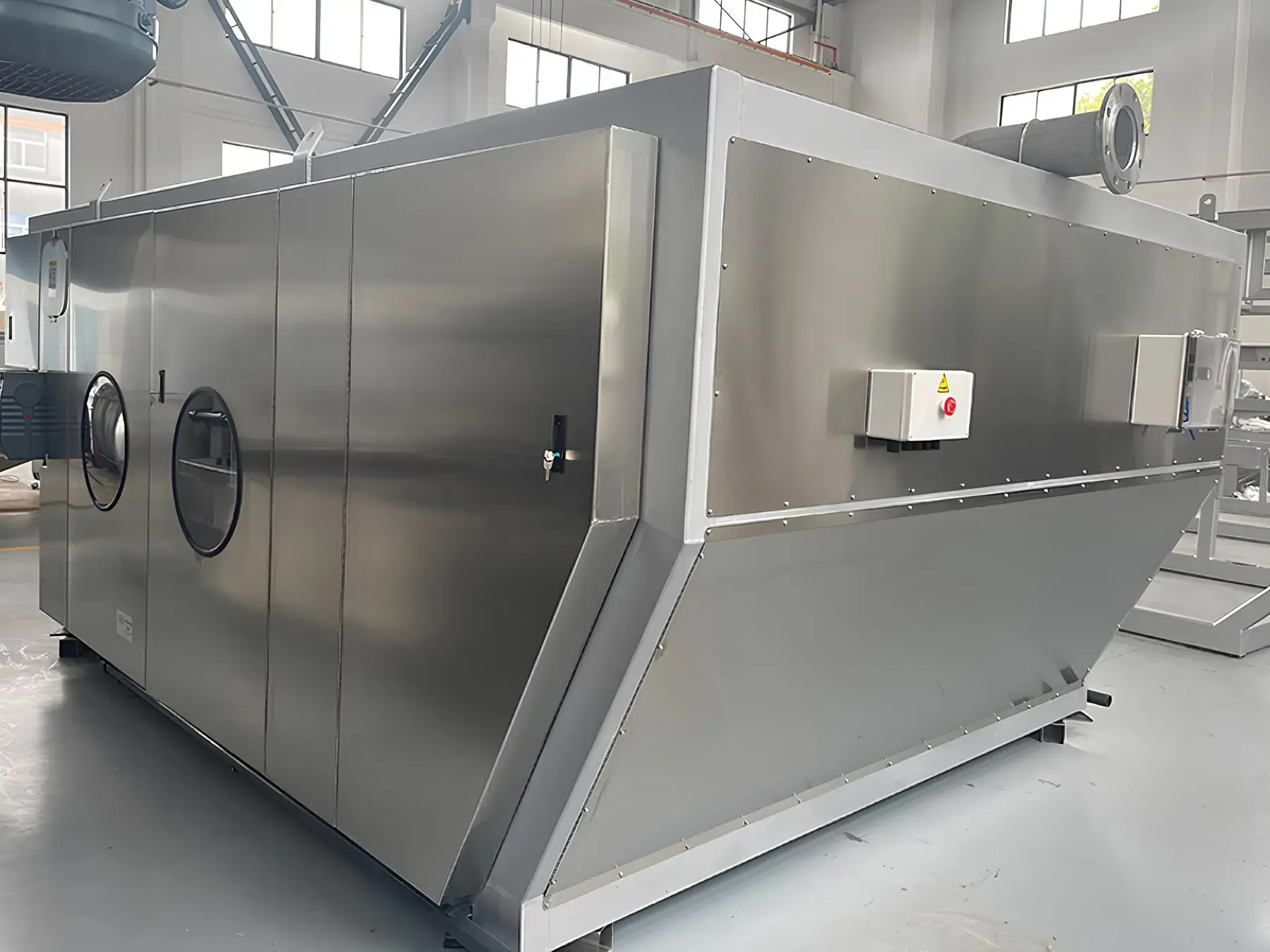

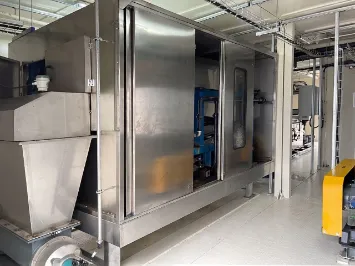

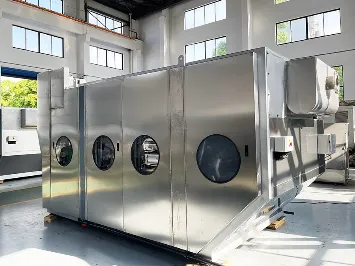

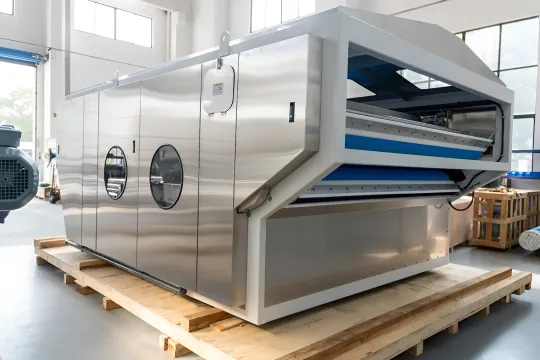

Конструктивно это DNY, помещённый в полностью закрытый корпус из нержавеющей стали со смотровыми окнами и откидной верхней крышкой. Все параметры процесса те же — меняется только то, что происходит с воздухом вокруг машины. Закрытый контур сокращает объём воздуха, который нужно отсасывать и подавать на дезодорацию, в несколько раз. На этом экономится и капитал (меньше производительность скруббера или биофильтра), и эксплуатация (меньше киловатт на вытяжке). Плюс машина заметно компактнее по длине: 3890 мм против 5330 мм у DNY той же ширины ленты, — иногда это решает вопрос, влезет ли она в существующее здание. Обратная сторона — обслуживание через окна и крышку менее удобно, чем на открытой машине.

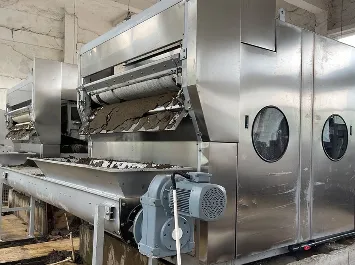

Здесь над прессом стоит не ленточный сгуститель, а вращающийся барабан Ø800 мм (при больших нагрузках — два барабана). Барабан лучше держит гидравлическую нагрузку и стабильнее работает с осадком концентрацией 0,5–3 %, где ленточный сгуститель начинает захлёбываться и «плыть». Расход флокулянта на барабанном сгущении заметно ниже, чем на ленточном, а сам процесс идёт в закрытом объёме — нет разбрызгивания и подсоса воздуха. Оправдывает себя на объектах с суточным выходом более 3000 кг сухого вещества. Ограничение: если осадок уже сгущён до 3 % и выше, барабан становится лишним звеном — переплата за узел, который не работает. Тогда правильный выбор — DYA.

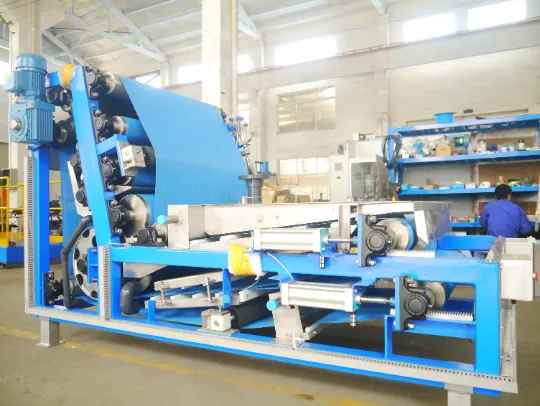

Пресс без сгустителя. Рассчитан на осадок концентрацией более 3 % СВ: сгущённый в илоуплотнителе, после отдельного сгустителя или после метантенка. Усилие прессования выше, чем у совмещённых машин, потому что вся длина рамы отдана зоне отжима.Единственная серия с лентой шириной 3000 мм — это максимум по производительности в линейке: до 1200 кг сухого вещества в час на сброженном осадке. Доступно закрытое исполнение с наружными дверьми, если нужна дезодорация.Важное условие: подать на DYA разбавленный осадок 1 % — значит получить залив зоны прессования и провал по влажности кека. Машина требует стабильного входа. Если концентрация на объекте гуляет — ставьте перед ней сгуститель DN или берите DNY.

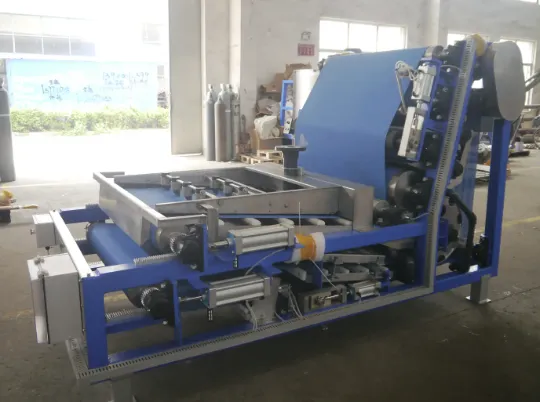

Серия для объектов, где суточный выход осадка не превышает 3000 кг по сухому веществу: посёлки, малые города, отдельные производства, локальные очистные предприятий. Валы расположены вертикально, поэтому машина занимает мало места по длине (2858 мм) и имеет низкую высоту загрузки — удобно обслуживать, не нужен приямок или площадка. Пневматическая коррекция схода ленты с обратной связью — без электрических концевиков, которые на влажном осадке живут недолго. За счёт этого DYB спокойно работает там, где нет квалифицированного эксплуатационного персонала. Прямое ограничение: это не машина для крупных КОС. Пытаться вытянуть на DYB1500 объект с выходом 5000 кг СВ в сутки — значит гонять её круглосуточно на пределе, что убьёт ленты и валы.

Высоконапорный пресс глубокого обезвоживания. Работает не с сырым осадком, а с кеком после первичного обезвоживания — влажностью около 85 %. Давление в зоне прессования более чем вдвое выше, чем у обычного ленточного пресса, конструкция закрытая, рама усиленная.В связке с кондиционированием неорганическими реагентами снижает влажность кека до 70 % и ниже. Экономика здесь простая и считается за один вечер: вывоз и размещение осадка тарифицируются за тонну, и снижение влажности с 80 до 70 % убирает примерно треть массы. При объёмах муниципального КОС это возврат инвестиций за считанные сезоны.

Условие применимости: DYG — это вторая ступень. Он не заменяет первый пресс, а достраивается к нему.

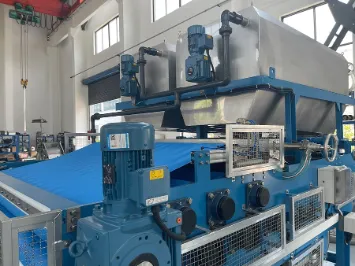

Гравитационное сгущение на движущейся ленте: осадок концентрацией от 0,4 % СВ выходит с 3–8 %. Ставится перед прессом DYA или DYB, если по компоновке нужно разнести сгущение и обезвоживание — например, они в разных помещениях или сгущённый осадок промежуточно накапливается в резервуаре.

Эффективная площадь фильтрации у ленточного сгустителя больше, чем у барабанного, поэтому по чистой производительности он выигрывает. Осадок при этом не подвергается сильному перемешиванию — флокулы не разрушаются, и требования к марке флокулянта мягче. Минус — открытая конструкция: испарения и брызги. Для закрытого цеха это аргумент в пользу барабанного TN.

Барабаны Ø500–1250 мм, длиной 2–6 м, от одного до трёх в линии. Осадок подаётся внутрь барабана, сгущается на его поверхности и уходит самотёком.
Главный аргумент — реагенты. Расход флокулянта на TN составляет 0,1–0,5 ‰ к сухому веществу против 2–4 ‰ у ленточного сгустителя. На объекте, который перерабатывает тонны сухого вещества в сутки, эта разница за год превращается в сумму, сопоставимую со стоимостью самой машины. Плюс закрытый корпус, минимум промывной воды, нет брызг, фильтрующая поверхность неподвижна — механического износа почти нет, ресурс огромный.
