Канализационные насосы: инженерный подбор под гидравлический режим объекта

ПОГРУЖНЫЕ И СУХОЙ УСТАНОВКИ

Подбираем насос по гидравлическому расчёту под ваши стоки и параметры. Две линии оборудования — WQ и DAN Pumps — под разный бюджет и ресурс.

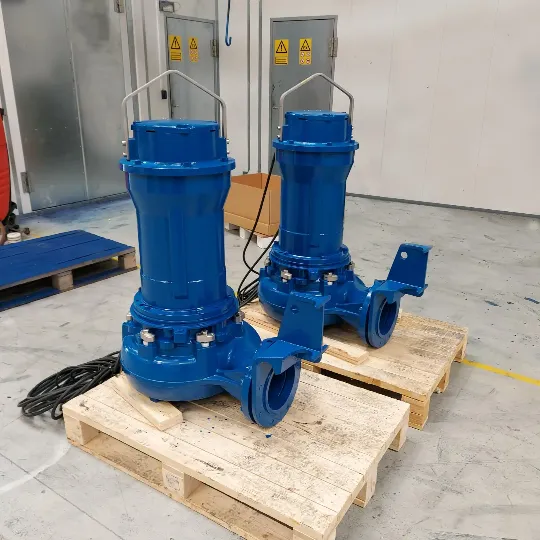

Насосы для канализации

Канализационные насосы

Под разные задачи и бюджеты предлагаем две линии: китайский WQ — оптимальное по цене решение для типовых задач и быстрой замены импортного оборудования, и DAN Pumps — для объектов с повышенными требованиями к ресурсу и тяжёлым условиям эксплуатации.

Учитываем NPSH, характеристику сети и тип включений в стоках — от этого зависит выбор рабочего колеса и материала проточной части. Заказчик получает  оборудование, рассчитанное под конкретную задачу, с гарантией выхода на проектные показатели.

Предлагаем оборудование любого исполнения - сухие, погружные, вертикальные горизонтальные, с канальным колесом или полуоткрытой незасоряемой гидравликой.

Преимущества погружной компоновки насосов

Погружные агрегаты, как правило, дороже классических консольных, но их применение обосновано инженерно, а не только эксплуатационным удобством.

Сокращение объёма строительства. Приёмное и машинное отделения совмещаются в одном сооружении. При мокрой установке исключаются системы отопления, вентиляции и подачи технической воды в машинный зал — экономия инвестиционных средств достигает 30–60%.

Эффективное водяное охлаждение двигателя. Не менее 10% подводимой энергии рассеивается в агрегате в виде тепла. У погружных насосов охлаждение идёт через перекачиваемую или окружающую жидкость, теплоёмкость которой существенно выше воздуха. Практическое следствие — допустимая частота пусков: сухие двигатели ограничены 2–6 включениями в час (в зависимости от мощности), погружные допускают в тех же диапазонах порядка 15 включений в час. Это позволяет насосу работать в широком диапазоне колебаний притока без перегрева.

Отсутствие центровки валов. У классического агрегата ответственная операция — центровка валов насоса и двигателя с допуском радиального зазора порядка 20 мкм; несоосность резко сокращает наработку до отказа. В моноблочной погружной компоновке эта операция отсутствует как класс.

Работа под уровнем жидкости. Герметичность электрических узлов допускает работу под заливом как при мокрой, так и при сухой установке, включая аварийное затопление станции, — там, где классический агрегат выходит из строя.

Напишите ваш вопрос и мы свяжемся с вами для обсуждения деталей проекта

отправить сообщение

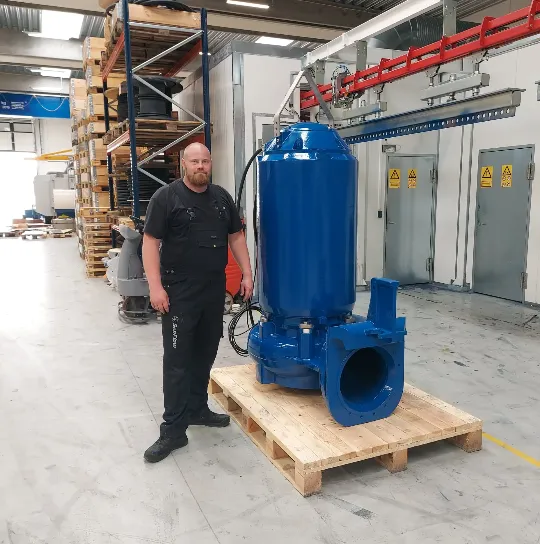

Канализационный насос WQ с измельчителем

Линия WQ — оптимальное решение

Погружные фекальные насосы серии WQ — наиболее востребованный тип для типовых задач водоотведения. Маркировка WQ стала фактическим стандартом обозначения погружного канализационного насоса: по ней подбирают оборудование для замены импортных агрегатов с сохранением рабочей точки. Доступны исполнения с режущим механизмом для стоков с волокнистыми и крупными включениями и с рабочим колесом из нержавеющей стали для абразивных и агрессивных сред.

Подача: 10–80 м³/ч
Напор: 9–55 м
Мощность: 0,75–7,5 кВт
Присоединение: DN50–DN100
Питание: 380 В (трёхфазное), 220 В (однофазное исполнение).

Область применения: типовые КНС, объекты ЖКХ, замена вышедшего из строя импортного насоса с подбором по эквивалентной рабочей точке, проекты с ограниченным бюджетом.

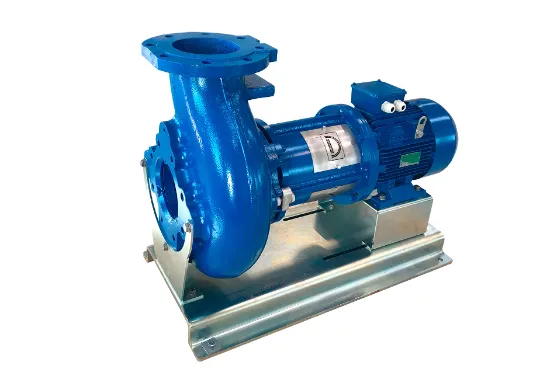

Канализационный насос DAN Pumps сухой установки

Линия DAN Pumps — премиальное решение

Насосы DAN Pumps рассчитаны на повышенный ресурс и непрерывный режим. Современная полуоткрытая гидравлика, картриджное торцевое уплотнение с ресурсом порядка 40 000 часов, замкнутая рубашка охлаждения. Двигатели в исполнении IP68 (мокрая установка) и IP55 (сухая установка, воздушное охлаждение) — последние применяются как аналоги консольных насосов серий СМ, СД.

Монтаж: погружной, вертикальный, горизонтальный (сухая установка).
Уплотнение: картриджное торцевое, ресурс порядка 40000 ч
Охлаждение: замкнутая рубашка, длительный непрерывный режим.
Обслуживание: раздельная замена двигателя и насосной части.

Область применения: ответственные объекты, непрерывный режим, повышенные требования к наработке на отказ, тяжёлые и абразивные стоки.

Две линии насосов: WQ и DAN Pumps

Обе линии закрывают перекачивание канализационных и производственных стоков, но рассчитаны на разный ресурс и условия эксплуатации.

Критерий WQоптимальная DAN Pumpsпремиум
Рабочее колесо одноканальное / режущее / нерж. полуоткрытое, адаптивное
Уплотнение торцевое картриджное, ресурс ~40 000 ч
Охлаждение IP68, стандартное замкнутая рубашка, непрерывный режим
Исполнения погружное, 380 / 220 В IP68 и IP55, мокрая / сухая установка
Ресурс типовые задачи непрерывная работа, тяжёлые условия
Позиционирование оптимальная цена, замена импорта максимальная наработка на отказ

Подбор конкретной модели — под рабочую точку объекта. Возможны исполнения с измельчителем и рабочим колесом из нержавеющей стали.

ВАРИАНТЫ МОНТАЖА КАНАЛИЗАЦИОННЫХ НАСОСОВ

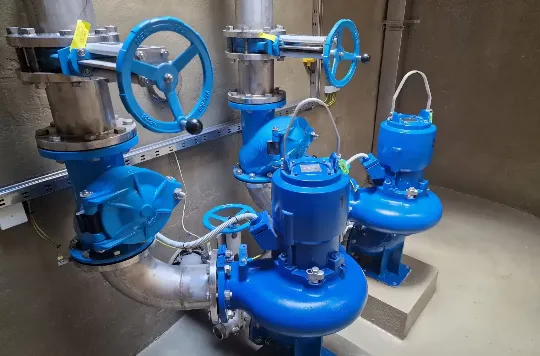

Насос сухой установки с герметичным двигателем IP68

Сухая установка, двигатель IP68.

Компоновка сухой установки с двигателем герметичного исполнения IP68. В отличие от IP55, такой двигатель сохраняет работоспособность при аварийном затоплении машинного зала: герметичность электрических узлов допускает работу под заливом.

Охлаждение выполняется через замкнутую рубашку, поэтому работа агрегата не зависит от заполнения приямка и уровня жидкости вокруг него. Это решение применяют на объектах с высоким риском подтопления и там, где требуется гарантированная безотказность при нештатных уровнях, — то есть в условиях, где двигатель IP55 вышел бы из строя. Требования к виброизоляции, креплению трубопроводов и обвязке — те же, что и для сухой установки IP55.

Сухая установка, двигатель IP55.

Сухая установка предъявляет повышенные требования к монтажу — их несоблюдение ведёт к вибрации и преждевременному износу. Агрегат должен быть виброизолирован от конструкций станции: масса основания (станины) принимается более чем вдвое превышающей массу вращающихся частей, между основанием и полом применяют гибкие опоры или виброизолирующее покрытие. Трубопроводы жёстко крепятся анкерными болтами к полу и стенам, тяжёлая арматура (задвижки, обратные клапаны) устанавливается на самостоятельных опорах, а соединения насоса с трубопроводом выполняются через сильфонные компенсаторы. На напорной стороне устанавливается диффузор — переход на больший диаметр, снижающий скорость потока и потери на трение; обратный клапан и задвижка монтируются за диффузором по направлению потока.

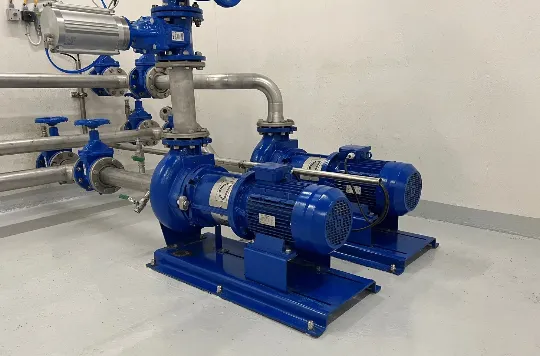

Насос сухой установки с двигателем IP55 в машинном зале

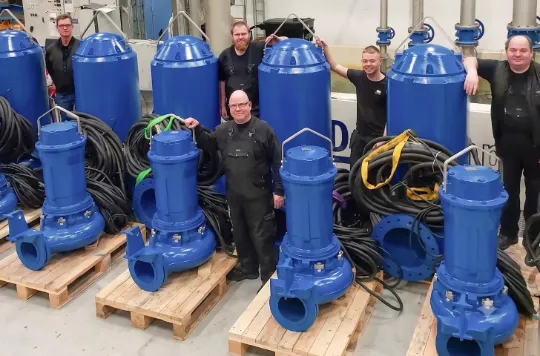

Насос мокрой установки в приёмном резервуаре КНС

Мокрая установка (погружной монтаж в резервуаре).

Погружная компоновка наиболее выгодный варианта с точки зрения виброшумовых характеристик: моноблочный агрегат без трансмиссионного вала и центровки создаёт минимальную вибрацию, а окружающая жидкость дополнительно гасит шум. Отдельное преимущество — самоочистка приёмного резервуара: при откачке ниже штатного уровня насос мокрой установки взмучивает и удаляет донные отложения эффективнее, чем агрегат сухой установки. Совмещение приёмного и машинного отделений в одном сооружении сокращает объём строительства и исключает затраты на отопление, вентиляцию и подачу технической воды в машинный зал.

CRM-форма появится здесь

Как подбираем насосы

Исходные данные

Расчётный и максимальный расход, требуемый напор, состав и крупность включений, характер притока, режим работы.

Гидравлический расчёт сети

Построение характеристики сети, определение рабочей точки, проверка кавитационного запаса на входе.

Режим совместной работы насосов

При нескольких агрегатах на общий коллектор — расчёт смещения рабочих точек, выбор числа рабочих и резервных насосов.

Выбор исполнения

Тип рабочего колеса под характер стоков, материал проточной части, класс защиты двигателя.

Приёмный резервуар

Объём из условия допустимой частоты включений, конфигурация — из условия равномерного притока и недопущения заиления.

Комплектация и сопровождение

Шкаф управления, датчики уровня, запорно-регулирующая арматура; поставка до пусконаладки.
